Fonctionnement général
L’option du menu palettisation se déclenche sur le type activité 19.
La cible commune à toutes les BV du module inventaire est LCOL.
Appel de l’AJAX RF_PAL_OP (point entrée)

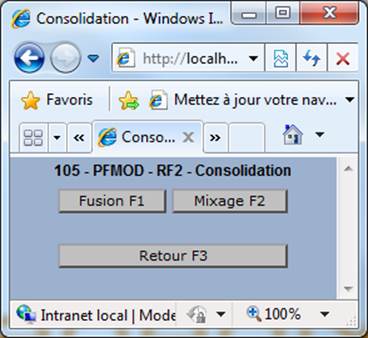

Ecran 1 : Menu
| Bouton |
Action |
| Fusion F1 | Appel de l’AJAX RF_PAL_OP_CNT |
| Mixage F2 | Appel de l’AJAX RF_PAL_OP_CNT |

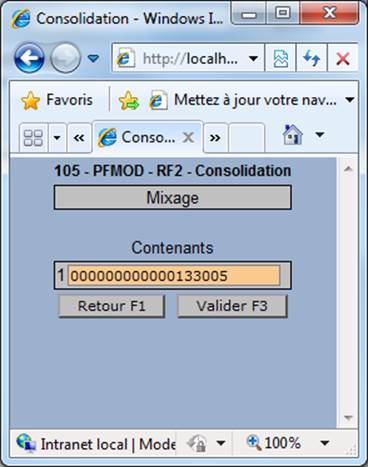

Ecran 2 : Choix Mixage
| Champ Saisie |
Libellé |
Commentaire |
| chp:Cnt1 | Contenants | Saisie premier objet de stock |
| Bouton |
Action |
| Valider F3 | Appel de l’AJAX RF_PAL_OP_CNT |

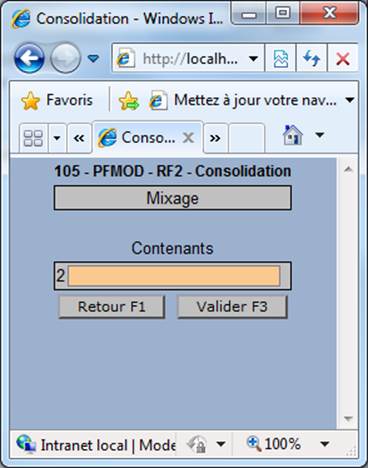

| Champ Saisie |
Libellé |
Commentaire |
| chp:Cnt2 | Contenants |
Saisie deuxième objet de stock Affichage du bouton de fin si on a au moins 2 scans valides |
| Bouton |
Action |
| Valider F3 |
Appel de l’AJAX RF_PAL_OP_CNT Incrémentation du numéro de contenant saisi On peut saisir n objets de stock |

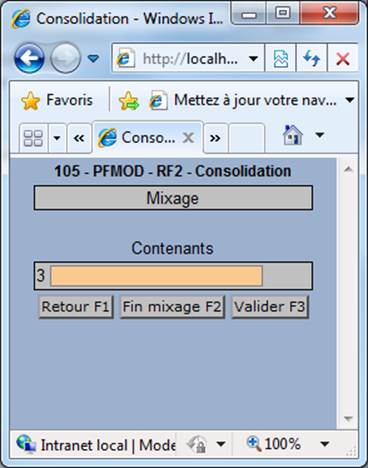

| Bouton |
Action |
| Fin mixage F2 |

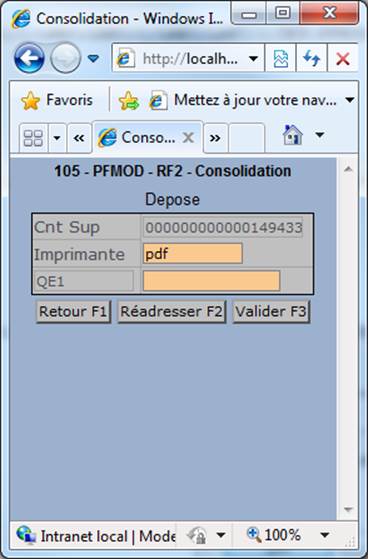

Appel de l’AJAX RF_PAL_OP_MIXAGE Si mode dépose (PPE LRFGRB.N2 = 1) { Affichage contenant supérieur Affiche adresse de dépose Saisie adresse de dépose, affichage du bouton ‘Réadresser F2’ } Sinon Retour Menu |
| Champ Saisie |
Libellé |
Commentaire |
| chp:CtrlEmp | Contenants | Appel AJAX_CTRL_EMP_OBJ |
| Bouton |
Action |
| Réadresser F2 | Ecran 3 : Appel AJAX RF_READRESSAGE_OBJEMP |
| Valider F3 |
Appel AJAX RF_PAL_OP_VALID Si OK Appel AJAX_API_TRT_EDI fonction LCOLE1 codpled COLETQ |

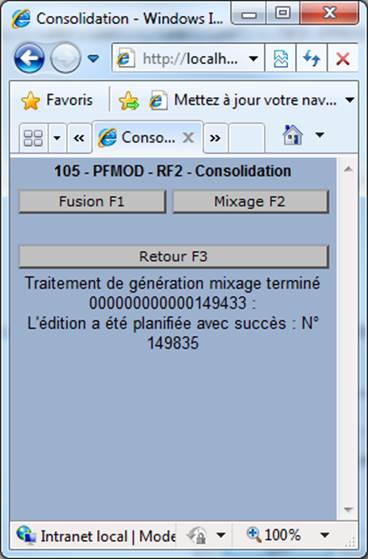

Si le traitement est réussi :

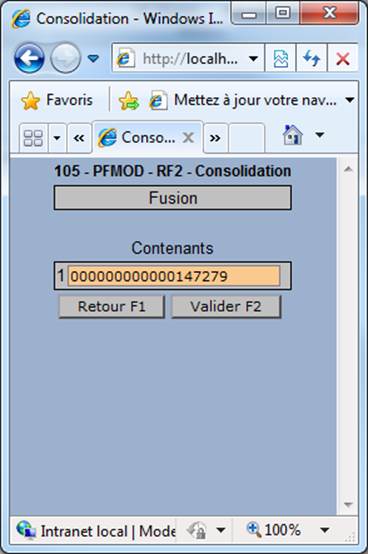

1.3 Ecran 2 : Choix Fusion
Si choix FUSION
| Champ Saisie |
Libellé |
Commentaire |
| chp:Cnt1 | Contenants | Saisir le premier objet de stock |
| Bouton |
Action |
| Valider F2 |
Appel AJAX RF_PAL_OP_CNT Recherche dans la vue ORACLE WV_CALC_ADRDEPOSE_COL Si la vue ne ramène aucun enregistrement : Réaffichage écran 2, saisie contenant 2 |

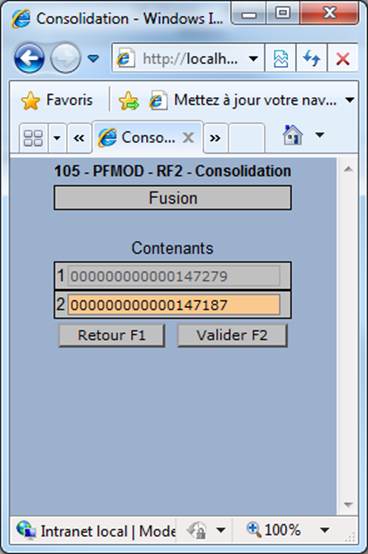

| Champ Saisie |
Libellé |
Commentaire |
| chp:Cnt2 | Contenants |
Saisir le deuxième objet de stock (même tournée, même vacation, même tiers) |
| Bouton |
Action |
| Valider F2 |
Valider contenant 2 Appel AJAX RF_PAL_OP_CNT Recherche dans la vue ORACLE WV_CALC_ADRDEPOSE_COL Si la vue ne ramène aucun enregistrement : Appel AJAX RF_PAL_OP_FUSION Si mode dépose (PPE LRFGRB.N2 = 1) { Affiche adresse de dépose Saisie adresse de dépose, affichage du bouton ‘Réadresser F2’ } Sinon Retour Menu |

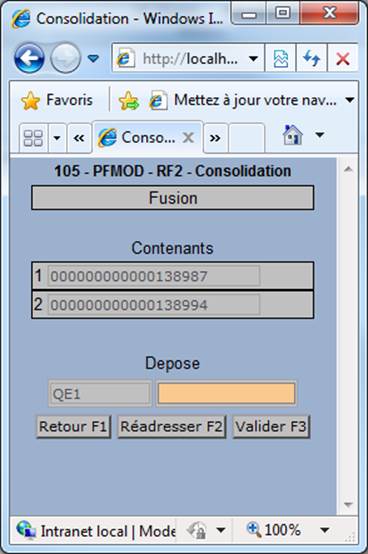

| Champ Saisie |
Libellé |
Commentaire |
| chp:CtrlEmp | Contenants | Appel AJAX_CTRL_EMP_OBJ |
| Bouton |
Action |
| Réadresser F2 | Ecran 3 : Appel AJAX RF_READRESSAGE_OBJEMP |
| Valider F3 | Appel AJAX RF_PAL_OP_VALID |

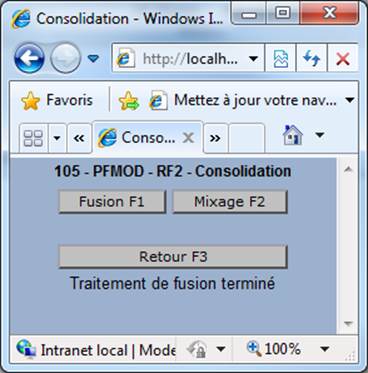

Validation réussie

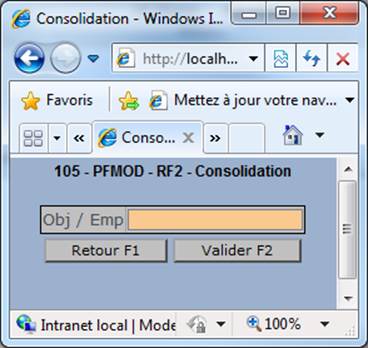

Ecran 3 : Réadressage
| Champ Saisie |
Libellé |
Commentaire |
| chp:Objemp | Contenants | Appel AJAX_CTRL_EMP_OBJ |
| Bouton |
Action |
| Valider F3 | Retour écran précédent avec Nouvelle adresse |
Configuration
BusinessView RF_PAL_OP
| BusinessView | ViewStruct | Feuille XSL |
|---|---|---|
| RF_PAL_OP | PAL_OP | rf_palettisation_op.xsl |
| Ecran 1 : menu Feuille principale, contient l’ensemble des div et l’import du js « rf_palettisation_op.js » |
| BusinessView | ViewStruct | Feuille XSL |
|---|---|---|
| RF_PAL_OP_CNT | PAL_OP_CNT | rf_palettisation_op_cnt.xsl |
| Ecran 2 : saisie contenant fusion/mixage |
BusinessView RF_PAL_OP_MIXAGE
| BusinessView | ViewStruct | Feuille XSL |
|---|---|---|
| RF_PAL_OP_MIXAGE | PAL_OP_MIXAGE | rf_palettisation_op_mixage.xsl |
| Lancement Appel Api C CONSO_X |
BusinessView RF_PAL_OP_FUSION
| BusinessView | ViewStruct | Feuille XSL |
|---|---|---|
| RF_PAL_OP_FUSION | PAL_OP_FUSION | rf_palettisation_op_fusion.xsl |
| Lancement Appel Api C SCE_GP_031 |
BusinessView RF_PAL_OP_VALID
| BusinessView | ViewStruct | Feuille XSL |
|---|---|---|
| RF_PAL_OP_VALID | PAL_OP_VALID | rf_palettisation_op_valid.xsl |
| Lancement Api C SCE_GS_001 |
BusinessView RF_READRESSAGE_OBJEMP
| BusinessView | ViewStruct | Feuille XSL |
|---|---|---|
| RF_READRESSAGE_OBJEMP | READRESSAGE_OBJEMP | rf_readressage_objemp.xsl |
| Ecran 3 : saisie adresse de réadressage |
Paramétrage
PPE LDEPOP
| LDEPOP : Dépose OP Circuit SCE Mobile (Paramètre actif depuis la version GCE155) |
|
Standard |
Ce paramètre permet de personnaliser la dépose de l’OP Circuit dans SCE Mobile.
Fonctions concernées : SCE Mobile -
| A1 | = O |
Utilisation de la vue précisée par l’option M1 pour afficher le magasin et l’emplacement de dépose. |
|
| A2 | = O | Utilisation de la vue donnée par l’option M2 pour contrôler la validité de la saisie de l’emplacement de dépose. | |
| N1 |
Zone paramétrée du magasin (table LMAG, ‘LMA’), indiquant si le magasin est de type Tampon (valeur « O » our « Oui ». |
||
| N2 | = 1 |
|
Gestion spécifique des gares (mode SCASO). |
| M1 |
Nom de la vue permettant de forcer l’affichage du magasin et de l’emplacement de dépose Select lcodmag, adremp from <LDPLCT.M1> where Codsoc = <entité de connexion> Typtie = <type dépôt> Sigtie = <sigle dépôt> idop = <n° d’OP> idobjsup = <SSCC support ou colis détail> |
||
| M2 |
Nom de la vue permettant de vérifier la validité de la saisie de l’emplacement de dépose : Select 1 from <LDEPOP.M2> where Codsoc = <entité de connexion> Typtie = <type dépôt> Sigtie = <sigle dépôt> Adremp = <emplacement de destination attendu> Ctrl = <champ scanné> |
PPE LRFGRB
| LRFGRB : Gerbage sce Mobile(Paramètre actif depuis la version GCE 1.55) |
|
Standard |
Ce paramètre permet de personnaliser le gerbage (ou mixage) effectué avec la radiofréquence (RF).
Fonctions concernées : LMVT – LPREP – LTRN - LCOL
| A1 |
= ‘O’ : indique la gestion du gerbage en mode ‘sans étiquette père’, c'est-à-dire que les palettes ‘filles’ gardent leurs étiquettes et donc leur SSCC. Le SSCC de l’UE est transparent. |
||
| A2 | Type et code contenant par défaut, pour l’UE créée lors du gerbage : ex : UM01 | ||
| L1 |
Liste des modes de préparation concernés par le A1 = ‘O’, séparés par des ‘/’. |
||
| N1 |
Prépa circuit : = 1 : affichage des boutons ‘Fusion’ et ‘Gerbage’ |
||
| N2 |
Fusion / Mixage = 1 : dépose en fin de traitement |
PPE LRFCSS
| LRFCSS : Personnalisation des classes CSS dans sce Mobile(Paramètre actif en version GCE 1.55) |
|
Osiris |
Ce paramètre permet de personnaliser les classes CSS dans sce Mobile.
Fonctions concernées : SceMobile –
| A1 |
Suffixe du fichier css generix_optim.css Exemple : si A1 = 1, c’est le fichier generix_optim1.css qui sera ouvert |
Java script
Rf_palettisation_op.js
